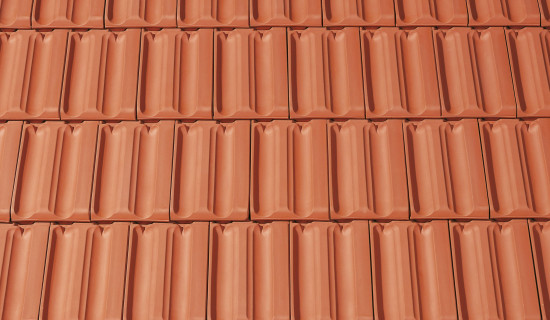

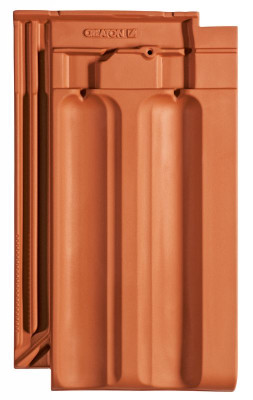

RATIO

Ekonomičan veliki falcovani crep.

Veliki format (265 x 446 mm) čini ovaj crep izuzetno ekonomičnim
Fleksibilan gabarit za brzu ugradnju, zahvaljujući opsegu podešavanja od 24 mm
Tolerancija podešavanja od 5 mm za dodatnu fleksibilnost
Široka paleta boja: 11 boja i četiri varijacije površina
Harmoničan dizajn inspirisan tradicionalnim modelom Z1 koji je kreirao Ludovici
Kanal za vodu na strani crepa uklanja pritisak sa bočnog preklapanja da bi se obezbedila nesmetana drenaža vode

Tehnički podaci

Dimenzije (pribl.)	265 x 446 mm
Min. pokrivna širina pribl.	221 mm
Pros. pokrivna širina pribl.	223 mm
Maks. pokrivna širina (pribl.)	225 mm

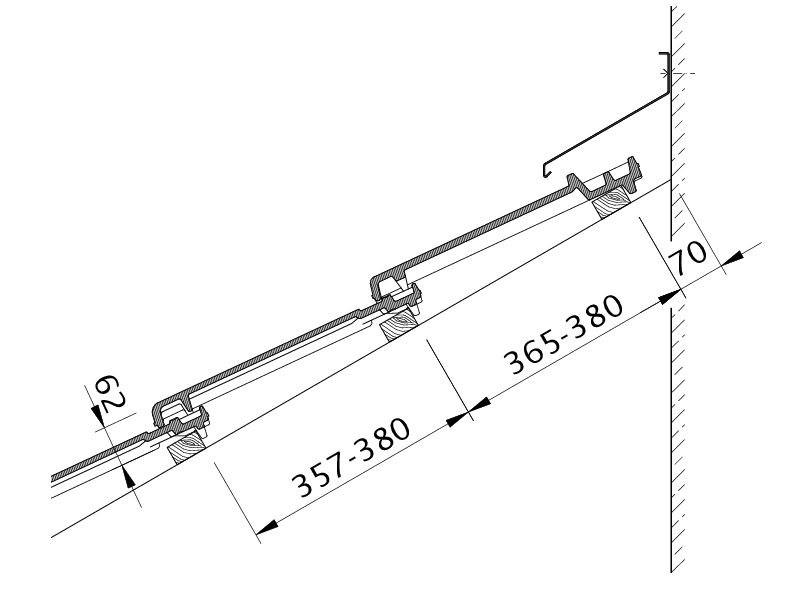

Min. letvanje (pribl.)	357 mm
Pros. pokrivna dužina pribl.	368 mm
Maks. letvanje (pribl.)	380 mm
Min. potreban crep (pribl.)	11.7 kom./m²
Prosečno potreban crep (pribl.)	12.2 kom./m²
Cigle, maks. pribl.	12.7 kom./m²
Jedinična težina (pribl.)	3.3 kg/komad
Težina po m² (pribl.)	40.3 kg/m²
Težina po paleti (pribl.)	975 kg
Komada po mini pakovanju	6 komad
Kom. po paleti	288 komad

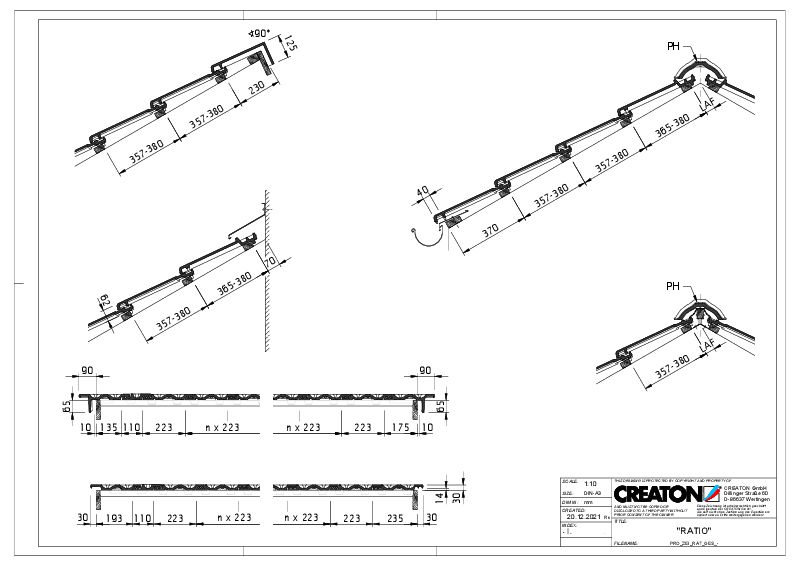

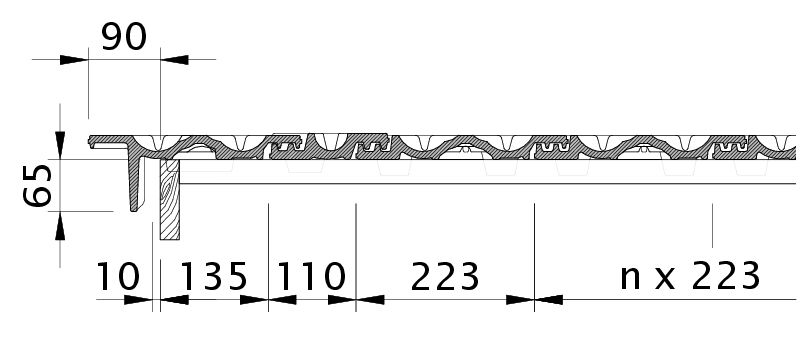

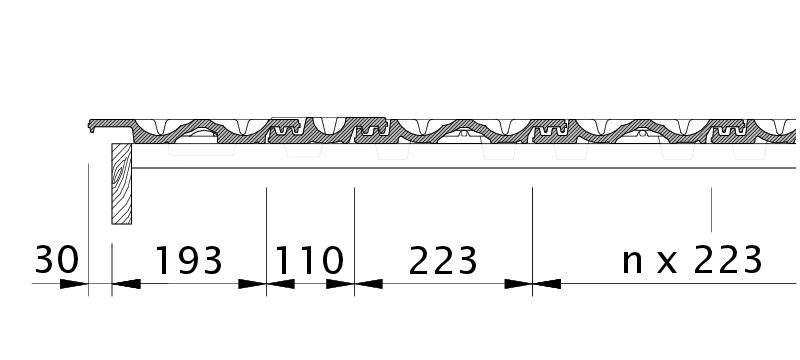

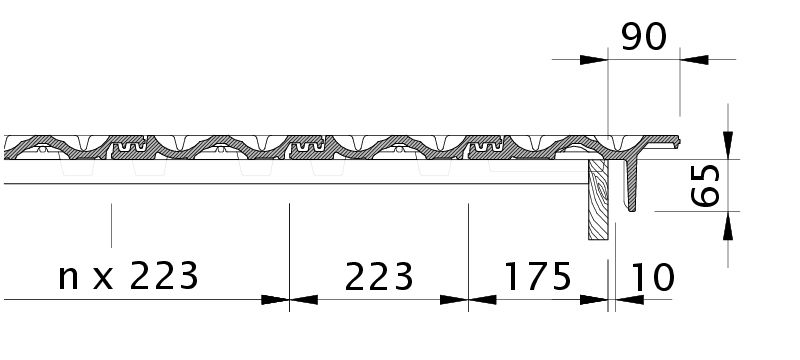

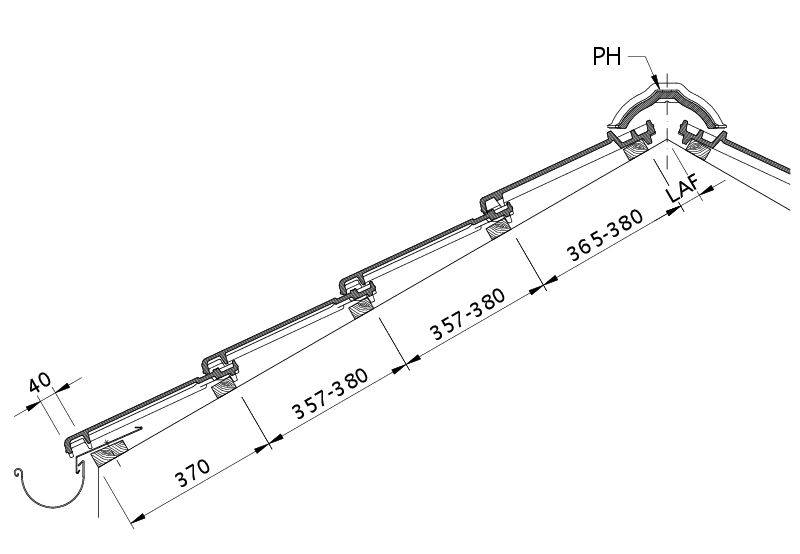

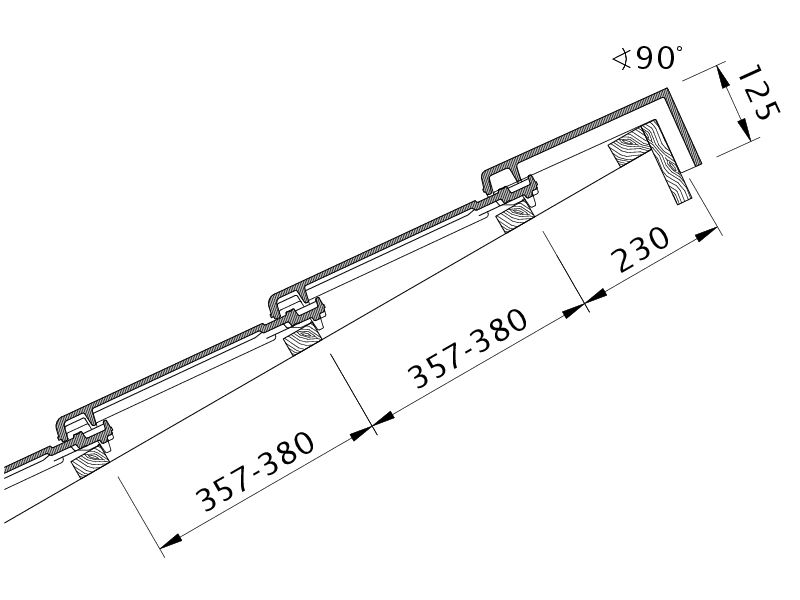

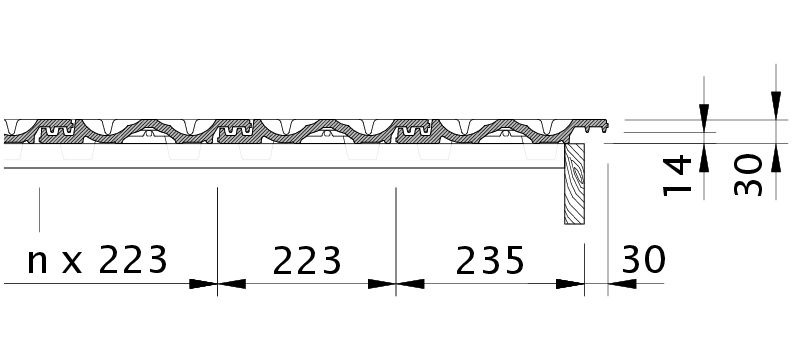

Tehnički crteži

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm sa falcom za 30x50 letve
potreban grebeni crep (pribl.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 pak/m	LAF	60	55	50	50	45	45	40	30
PH 2.6 pak/m	FLA	95	80	75	70	65	55	55	55
LAF-/FLA vrednosti u mm sa falcom za 40x60 letve
potreban grebeni crep (pribl.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 pak/m	LAF	60	55	45	45	40	40	30	15
PH 2.6 pak/m	FLA	105	90	85	80	75	65	65	65
LAF-/FLA vrednosti u mm sa falcom za 50x50 letve
potreban grebeni crep (pribl.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 pak/m	LAF	55	50	40	40	30	30	20	5
PH 2.6 pak/m	FLA	115	100	95	90	90	80	80	85

Asortiman dodatne opreme

RAT HÖN polucrep

RAT HÖN ivični crep desni

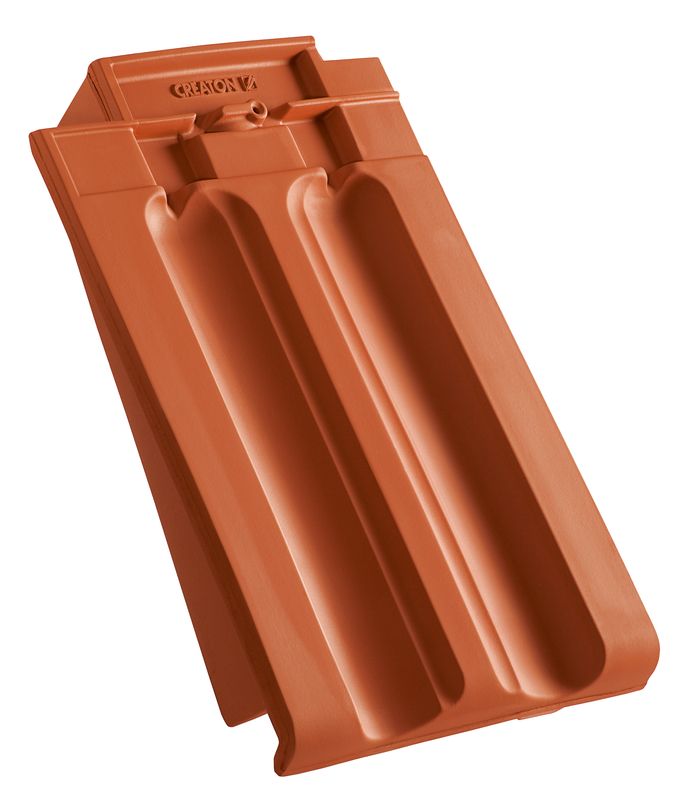

RAT HÖN ivični crep levi

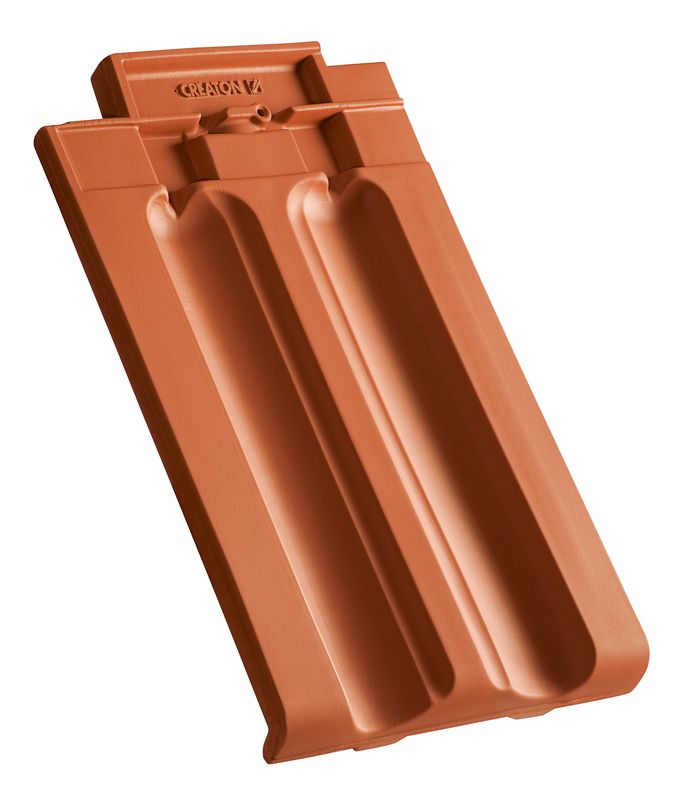

RAT HÖN crep sa duplim pokrivanjem

RAT HÖN ventilacioni crep

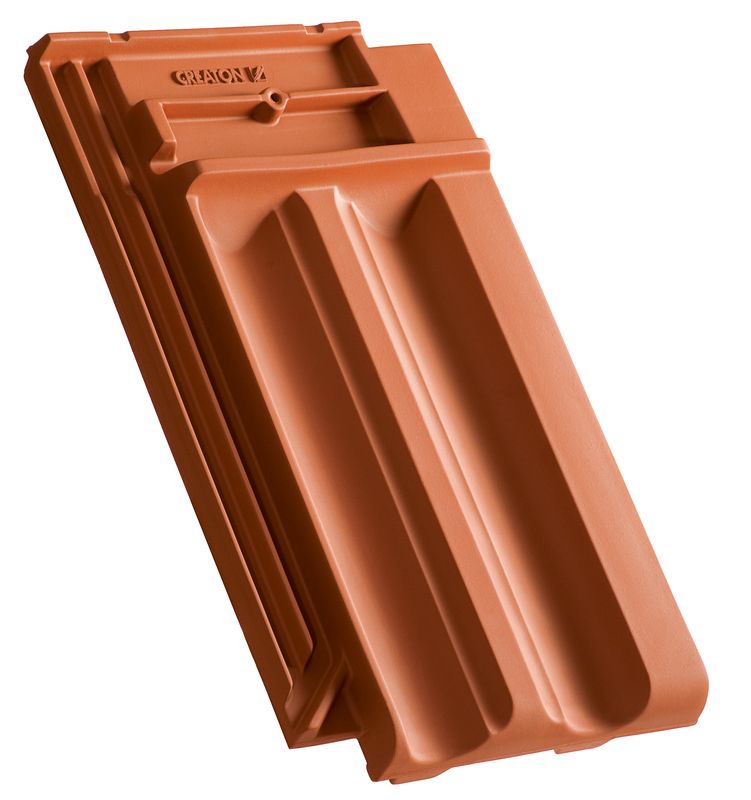

RAT HÖN grebeni ventilacioni crep

RAT HÖN grebeni ventilacioni polucrep

RAT HÖN grebeni ventilacioni ivični crep desni

RAT HÖN grebeni ventilacioni ivični crep levi

RAT HÖN grebeni ventilacioni crep sa duplim pokrivanjem

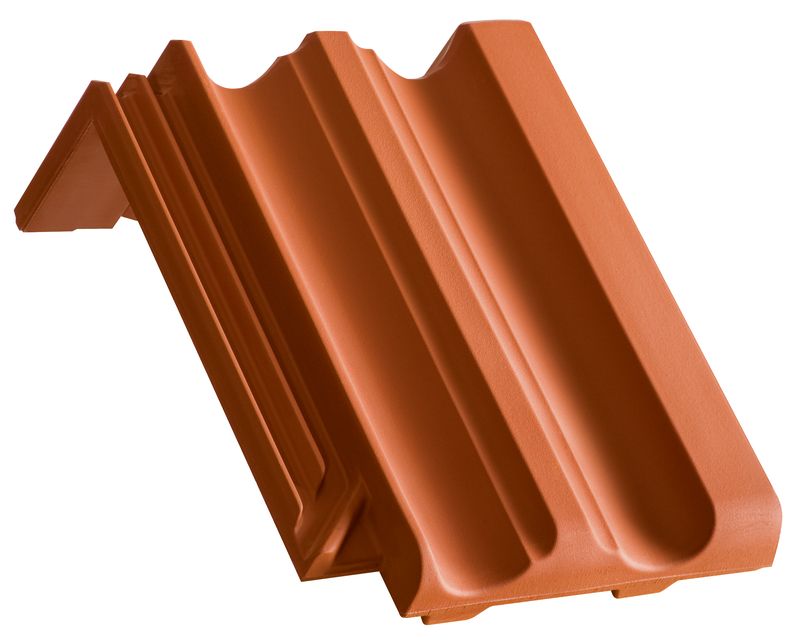

RAT HÖN jednostrešni crep sa ukrasnim motivom, standardni

RAT HÖN jednostrešni ivični crep sa ukrasnim motivom, standardni, desni

RAT HÖN jednostrešni ivični crep sa ukrasnim motivom, standardni, levi

Asortiman proizvoda za greben i sleme

HÖN grebeni crep PH

HÖN početna i završna grebena pločica, sa rozetom PH

HÖN početni slemeni crep, keramika PH

HÖN početni slemeni crep, keramika, sa okruglim spojem PH

Stezaljka za greben od aluminijuma PH

FIRSTFIX stezaljka za greben od nerđajućeg čelika PH

HÖN početna i završna grebena pločica, sa rozetom PH

HÖN funkcionalna početna i završna pločica, keramika PH

FIRSTFIX žica za stezaljku za greben

FIRSTFIX komplet stezaljke

Traka za greben/sleme 220 (CREAROLL ALU)

Traka za greben/sleme 300 (CREAROLL ALU)

Traka za greben/sleme 220 (CREAROLL PP)

Traka za greben/sleme 310 (CREAROLL PP)

Traka za greben/sleme 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Asortiman proizvoda za krovnu ventilaciju i izlaze

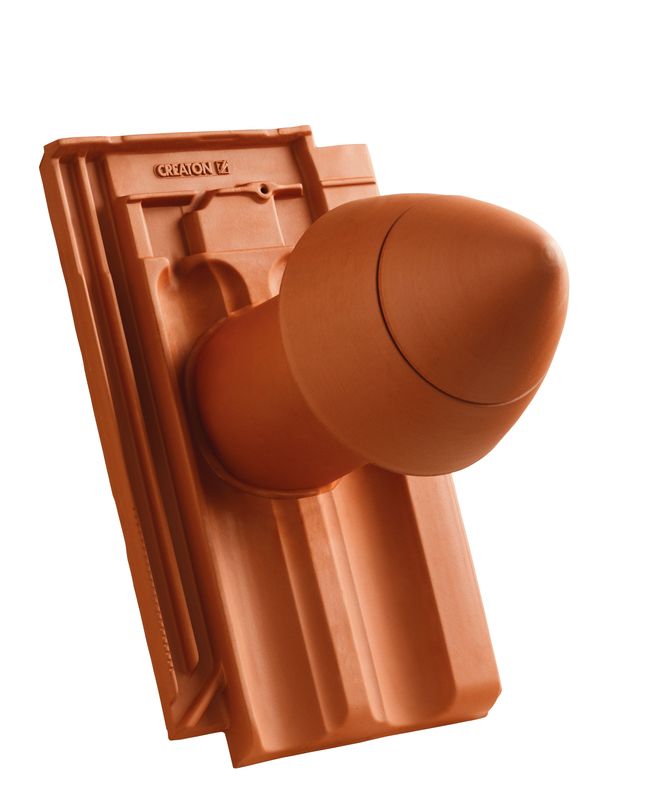

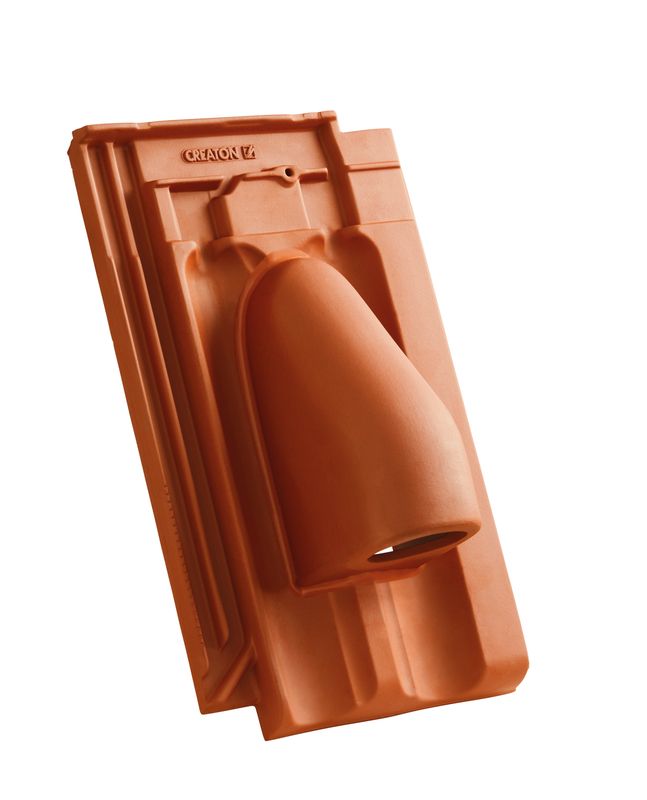

RAT HÖN SIGNUM keramički odvod ventilacije DN 100 mm sa navojnim poklopcem, uklj. adapter za priključak ispod krova i savitljivo crevo

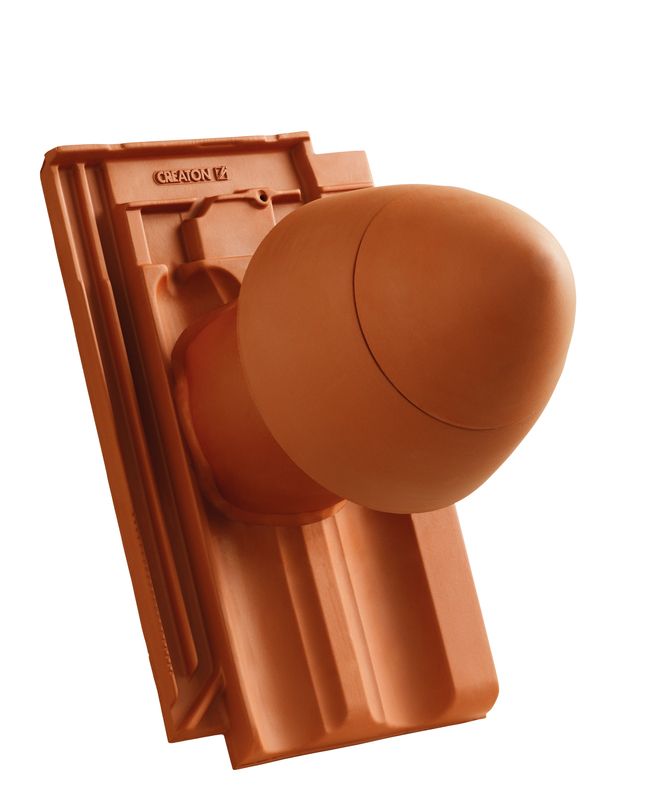

RAT HÖN SIGNUM keramički odvod ventilacije DN 125 mm sa uklonjivim poklopcem, uklj. adapter za priključak ispod krova i savitljivo crevo

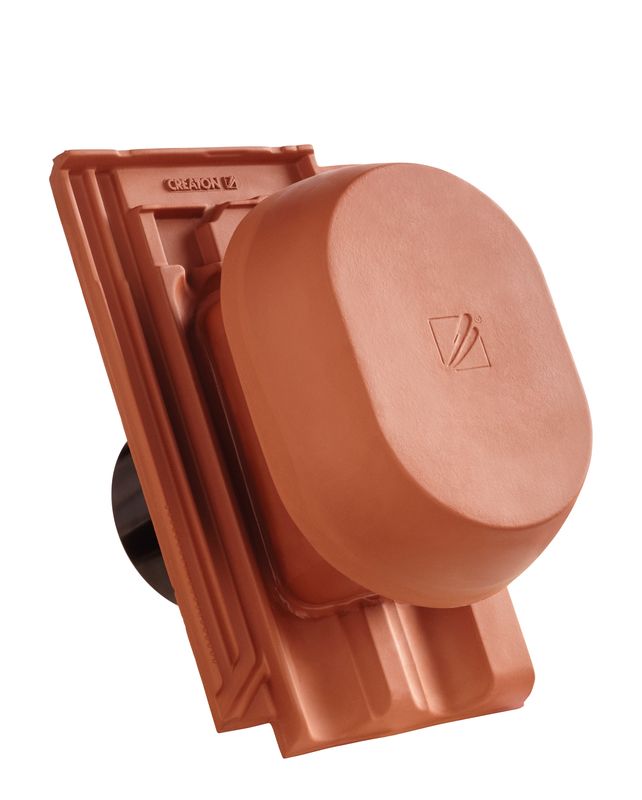

RAT HÖN SIGNUM keramički odvod za paru DN 150/160 mm, uklj. adapter za priključak ispod krova

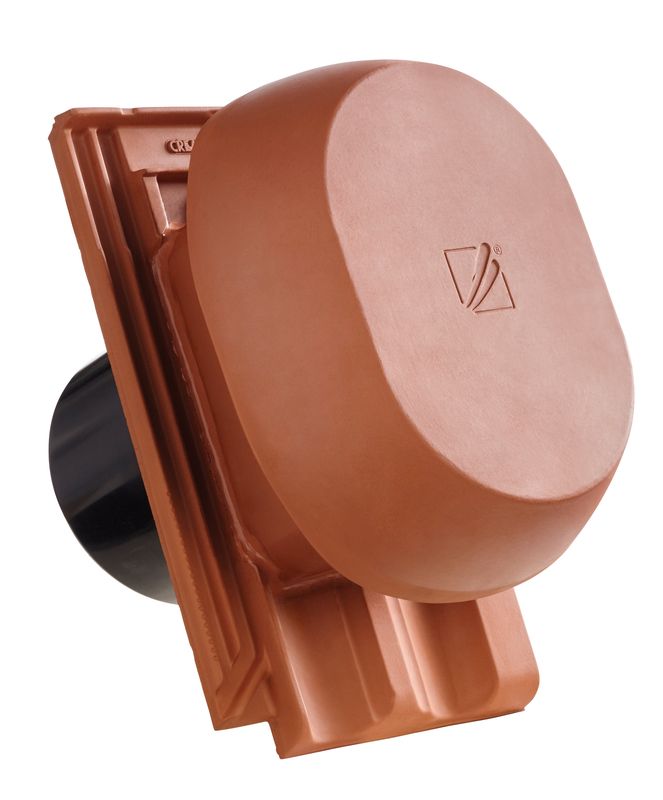

RAT HÖN SIGNUM keramički odvod za paru DN 200 mm, uklj. adapter za priključak ispod krova

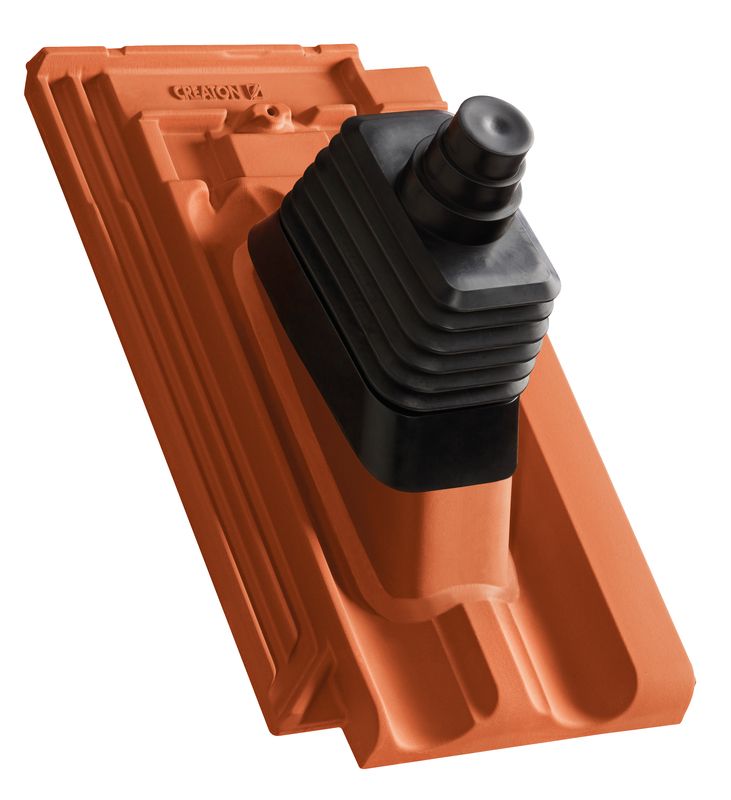

RAT HÖN crep sa izlazom za antenu

RAT HÖN crep sa izlazom za solarnu cev

RAT HÖN crep sa izlazom za dimnu cev NW 110

Univerzalno savitljivo crevo DN 150/160

Univerzalno savitljivo crevo DN 200

Univerzalni adapter za priključak ispod krova NW 13.5

Univerzalni adapter za priključak ispod krova NW 20

Univerzalno savitljivo crevo DN 150/160

Asortiman proizvoda od metala za zaštitu od snega, krovne prozore i solarnu instalaciju

RAT HÖN aluminijumski osnovni element

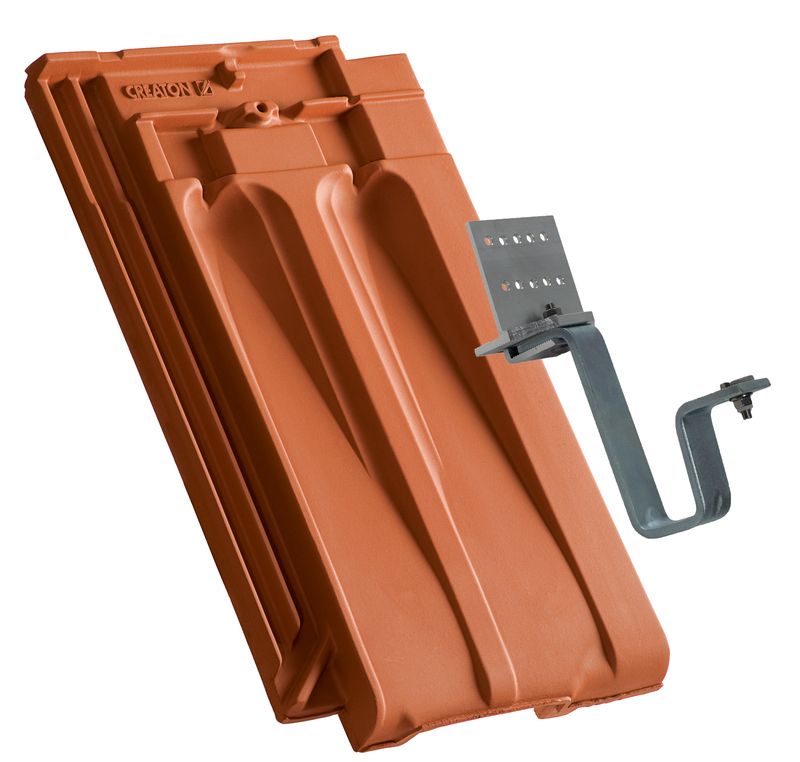

Solarni element za nosač

RAT sistem nosač solarnih panela 30 mm letvanje

Pojedinačno gazište

Kratka rešetka

Duga rešetka

Log nosač

Planinski snegobranski nosač

Cilindrična cev Ø 40 mm, dužina 3 m

Univerzalna planinski snegobranski nosač završna kapa

Krovne merdevine

Nosač krovnih merdevina

Log nosač

MAG snegobranska kopča

Rešetkasto gazište od aluminijuma 150 x 25 cm

Log nosač

Spojnica za cev Ø 32 mm

Asortiman proizvoda za krovne detalje i dodatnu zaštitu

RAT HÖN providni crep (akrilni)

Kačeća sigurnosna kopča cink-aluminijum 30/50 letvanje (VIV, RAT HÖN, RAT DOR)

Kačeća sigurnosna kopča cink-aluminijum 40/50 letvanje (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Kačeća sigurnosna kopča cink-aluminijum 30/50 letvanje (VIV, RAT HÖN, RAT DOR)

Slemena aluminijumska kopča PDZ (uneverzalna pričvrsna kopča)

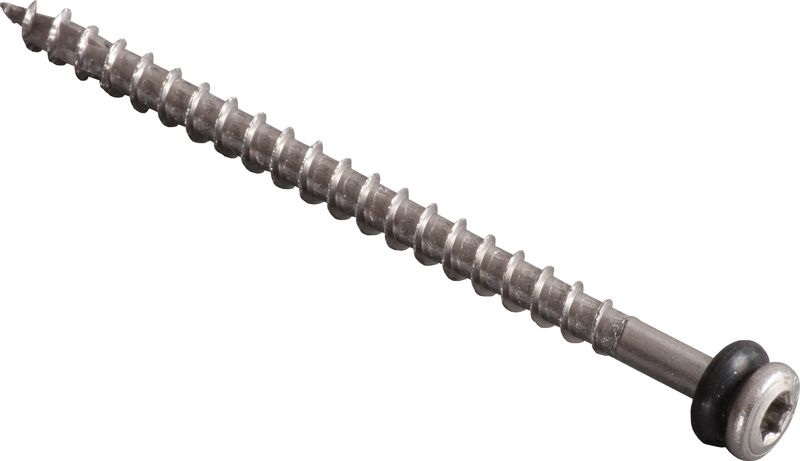

Zavrtanj od nerđajućeg čelika sa zaptivačem, dužina 70 mm

Stezaljka za sleme i udubljenje 13–17 mm

Univerzalna aluminijumska opšivna traka 300 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 450 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 300 mm (CREAFLEX ALU)

Univerzalna aluminijumska opšivna traka 450 mm (CREAFLEX ALU)

Ventilacioni češalj za nadstrešnice

Otvor za prozor 45 x 55 cm od metala sa jednostruko glaziranim sigurnosnim staklom

Termo-izolovani otvor za prozor 55 x 78 cm

Stub za satelitsku i običnu antenu, pocinkovan ili lakiran u boji

Akrilna boja 250 ml

Ulazna sigurnosna kopča cink-aluminijum univezalno letvanje battens (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Preuzimanja

Brošure i dokumenti
CAD

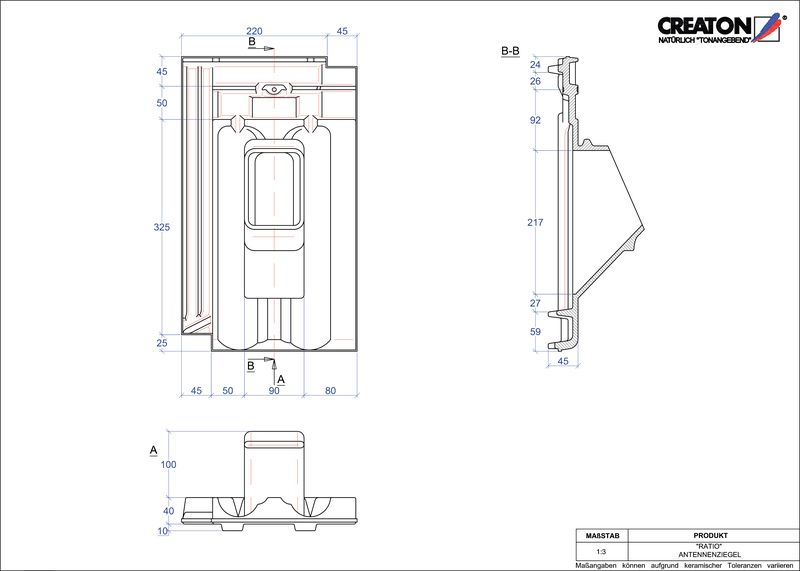

CAD datoteka proizvoda RATIO antena ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 41 kB
CAD datoteka proizvoda RATIO crep sa duplim pokrivanjem DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 40 kB

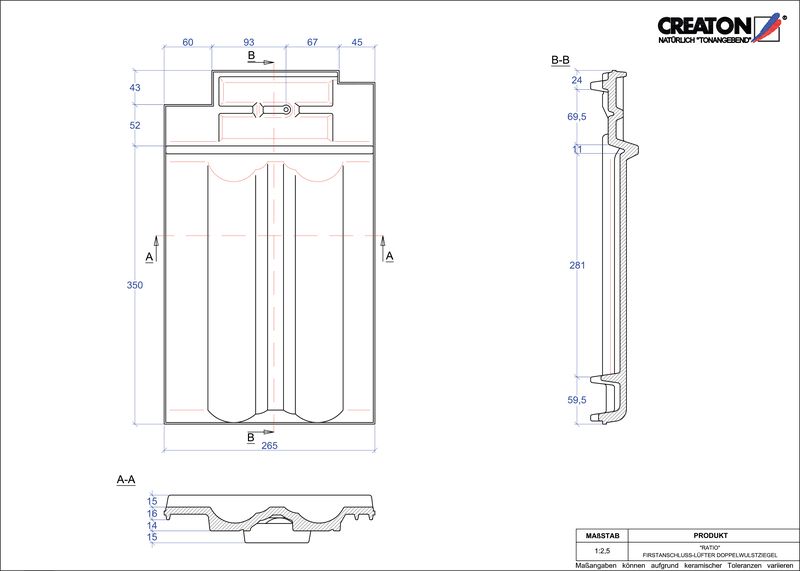

CAD datoteka proizvoda RATIO grebeni ventilacioni crep sa duplim pokrivanjem FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 40 kB

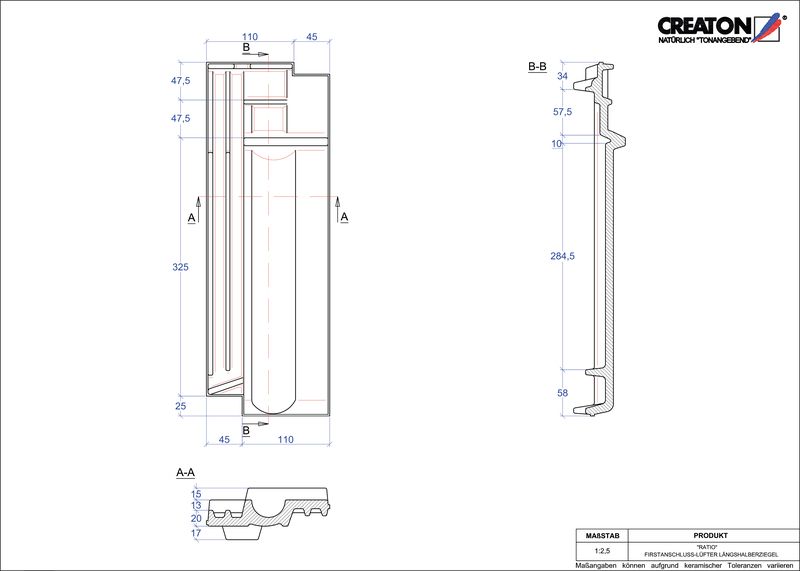

CAD datoteka proizvoda RATIO grebeni ventilacioni polucrep FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 37 kB

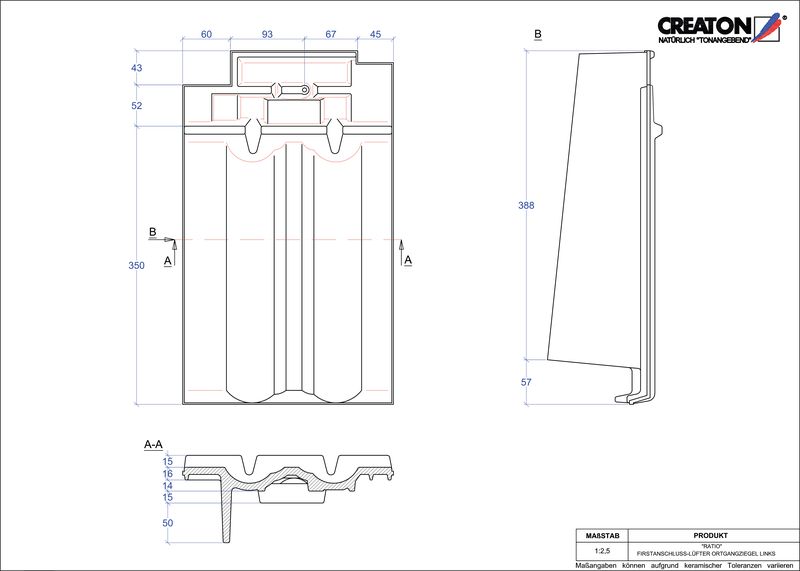

CAD datoteka proizvoda RATIO grebeni spojni ventilator, ivični levi FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 40 kB

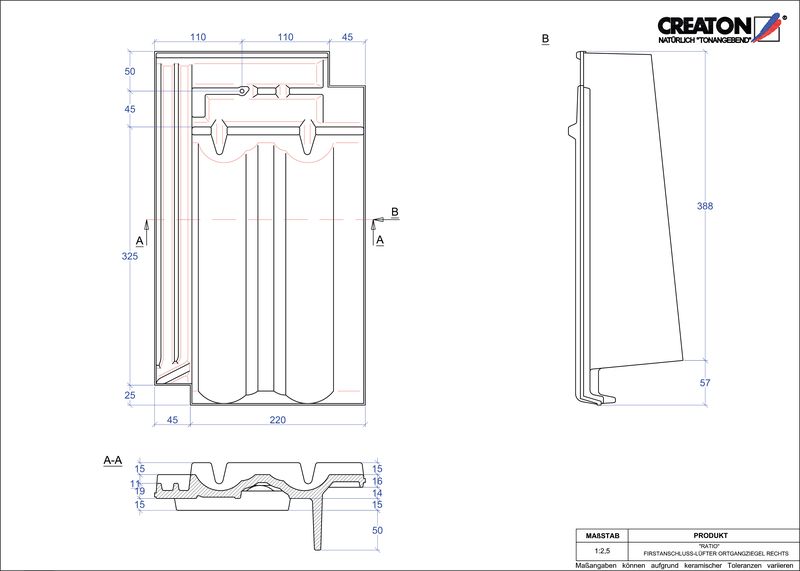

CAD datoteka proizvoda RATIO grebeni spojni ventilator, ivični desni FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 42 kB
CAD datoteka proizvoda RATIO grebeni ventilacioni crep FALZ
pdf | 64 kB
dwg | 101 kB
jpeg | 42 kB

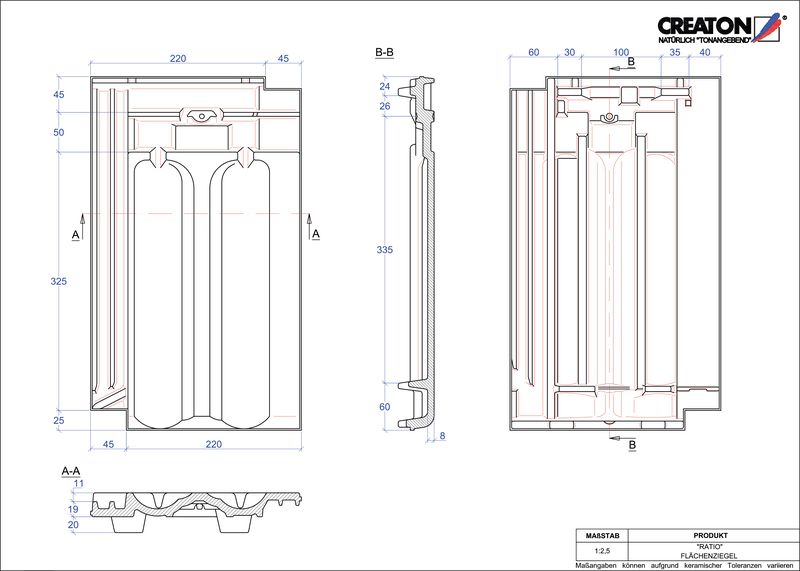

CAD datoteka proizvoda RATIO osnovni FLA
pdf | 72 kB
dwg | 130 kB
jpeg | 56 kB

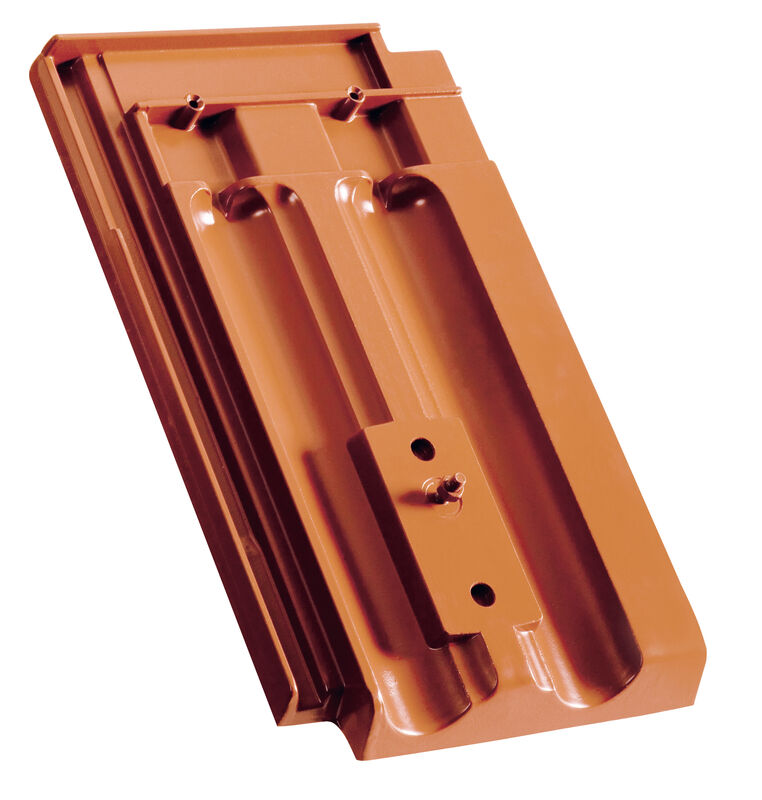

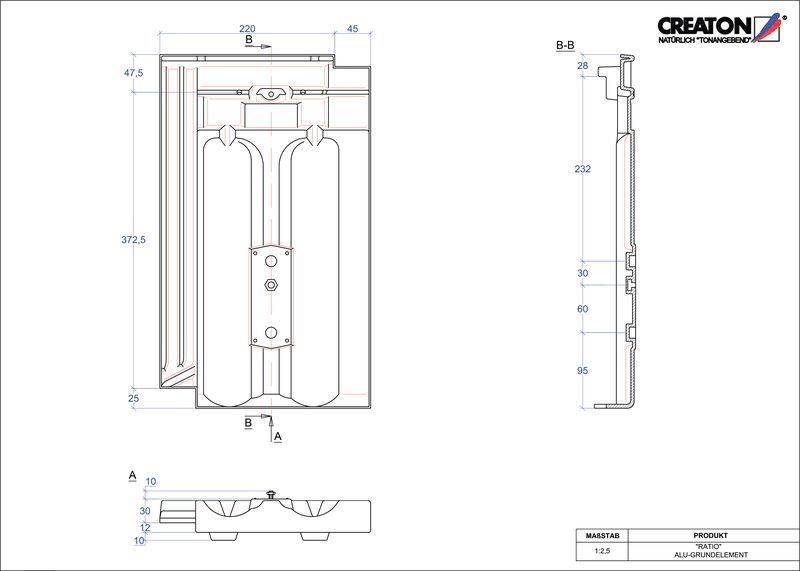

CAD datoteka proizvoda RATIO osnova, aluminijum GRUNDALU
pdf | 50 kB
dwg | 104 kB
jpeg | 41 kB

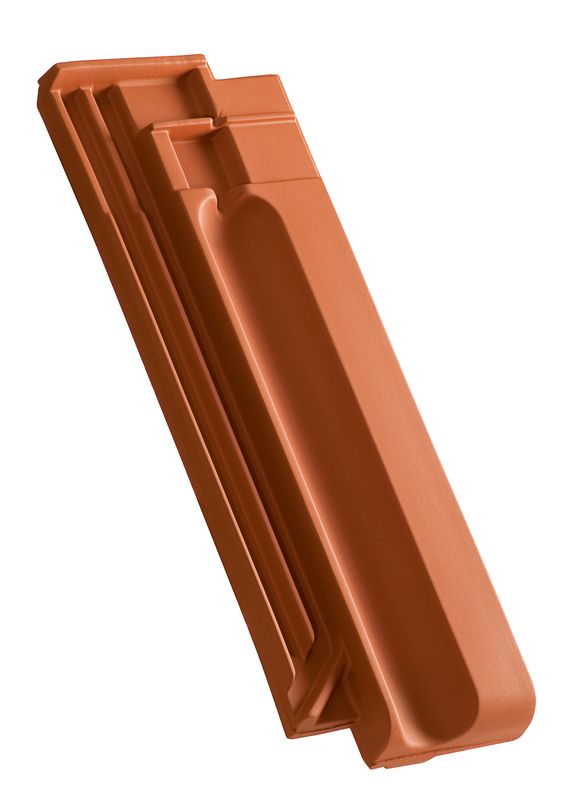

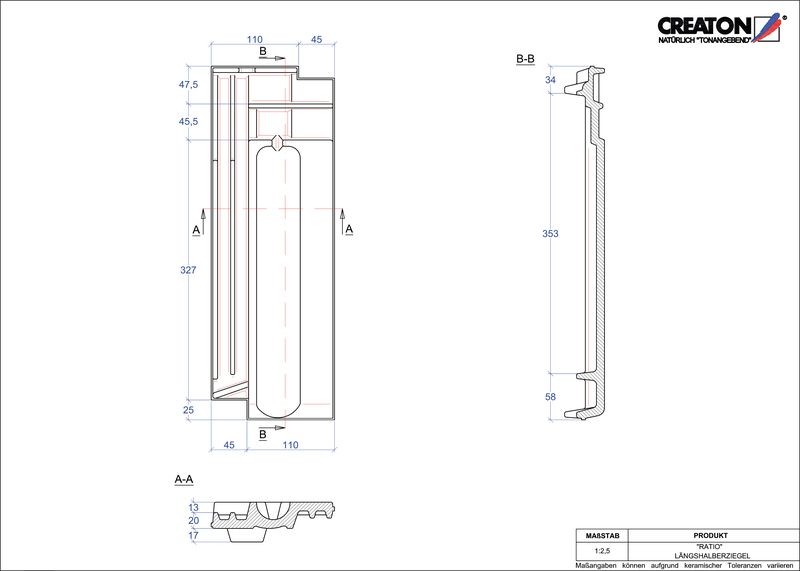

CAD datoteka proizvoda RATIO polucrep LH
pdf | 57 kB
dwg | 95 kB
jpeg | 36 kB

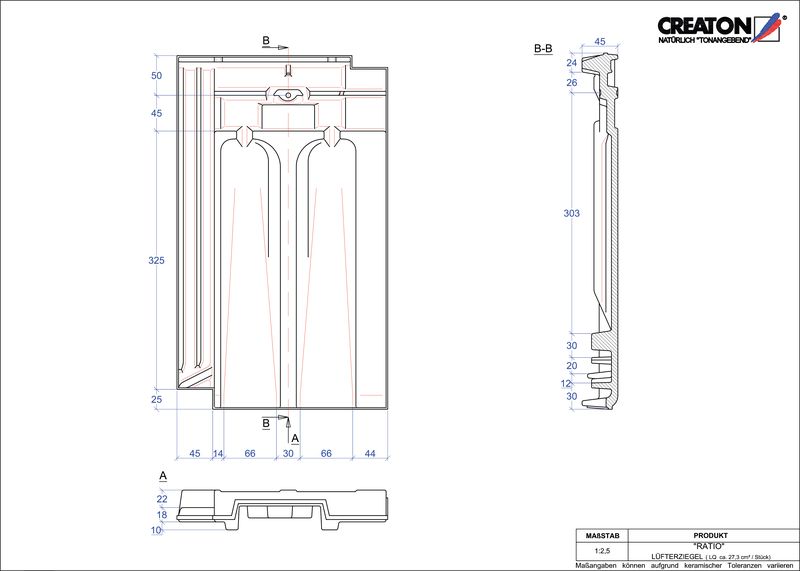

CAD datoteka proizvoda RATIO ventilacioni crep LUEFTZ
pdf | 67 kB
dwg | 107 kB
jpeg | 42 kB

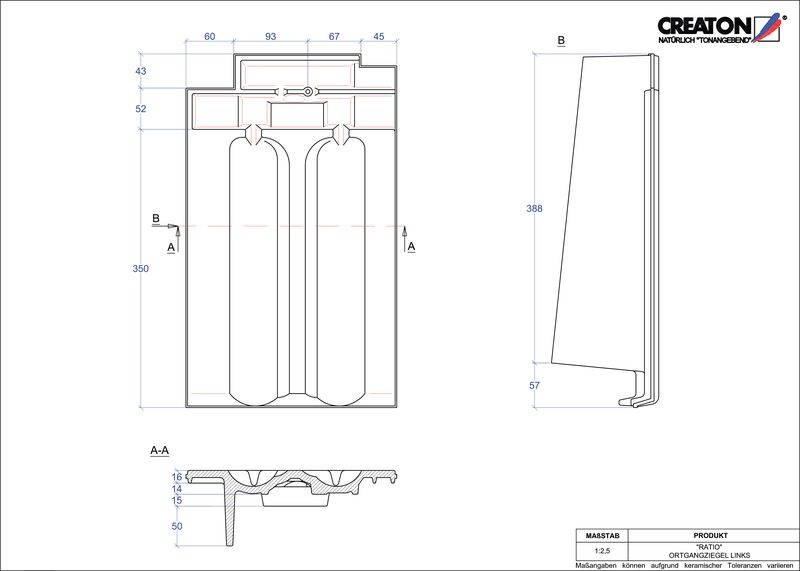

CAD datoteka proizvoda RATIO ivica levo OGL
pdf | 57 kB
dwg | 93 kB
jpeg | 38 kB

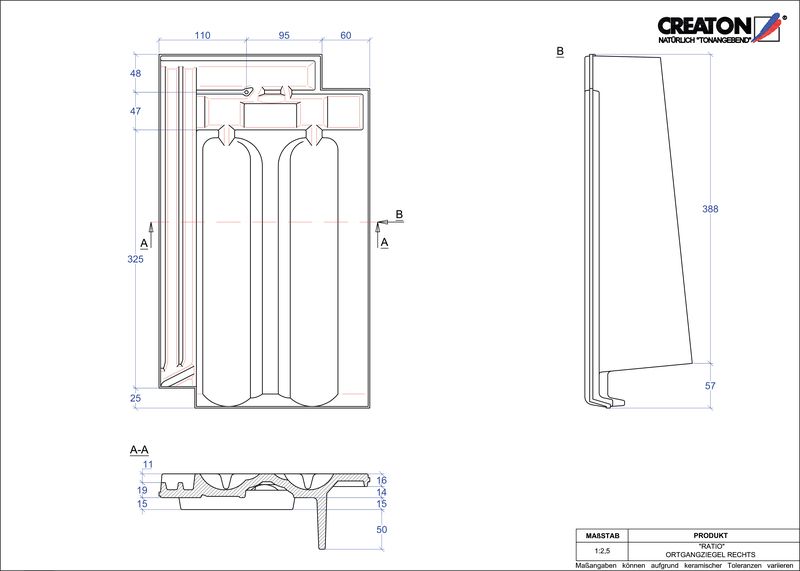

CAD datoteka proizvoda RATIO ivica desno OGR
pdf | 59 kB
dwg | 98 kB
jpeg | 42 kB

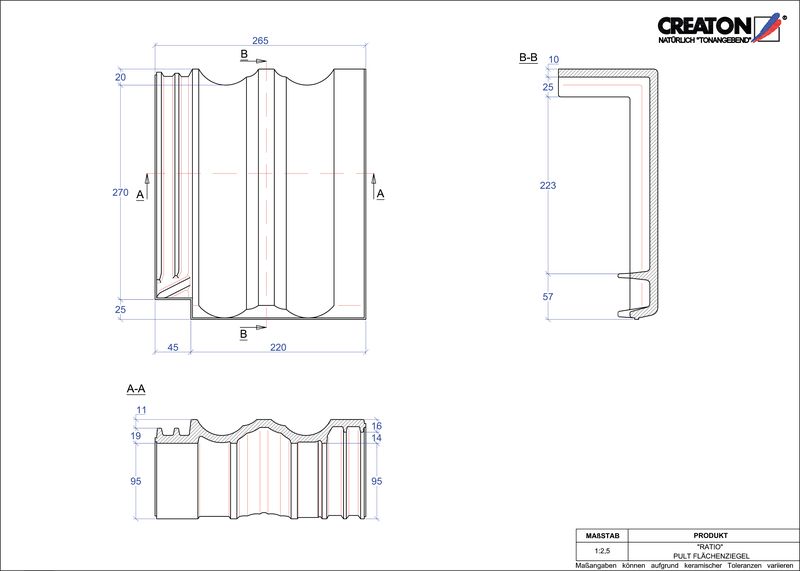

CAD datoteka proizvoda RATIO jednostrešni osnovni crep PULTFLA
pdf | 59 kB
dwg | 95 kB
jpeg | 39 kB

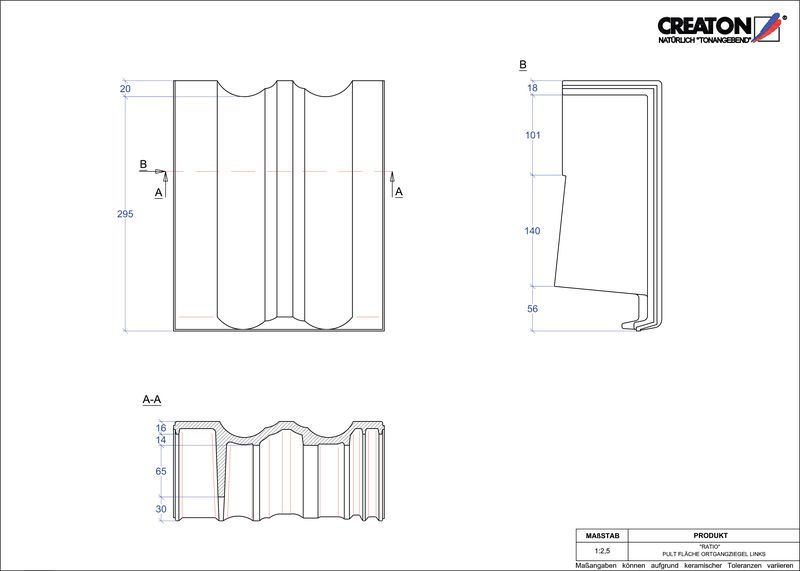

CAD datoteka proizvoda RATIO jednostrešni ivični crep, levi PULTOGL
pdf | 53 kB
dwg | 86 kB
jpeg | 35 kB

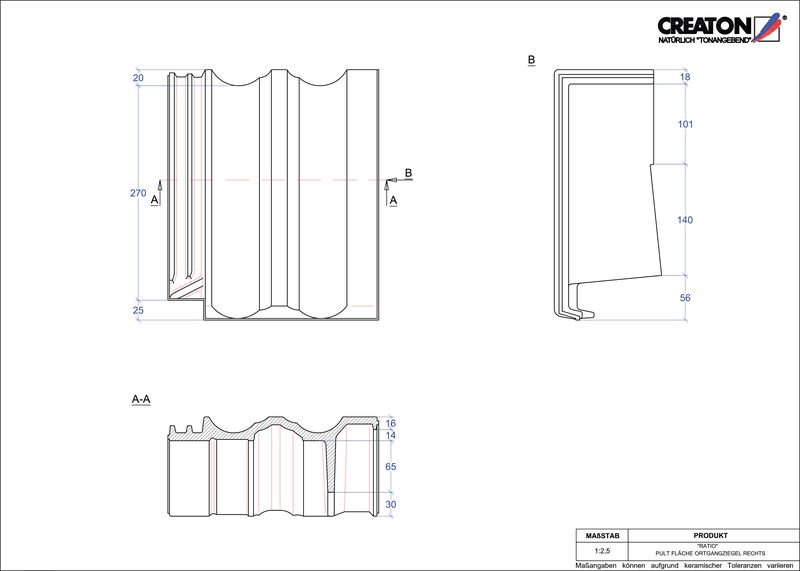

CAD datoteka proizvoda RATIO jednostrešni ivični crep, desni PULTOGR
pdf | 55 kB
dwg | 88 kB
jpeg | 37 kB

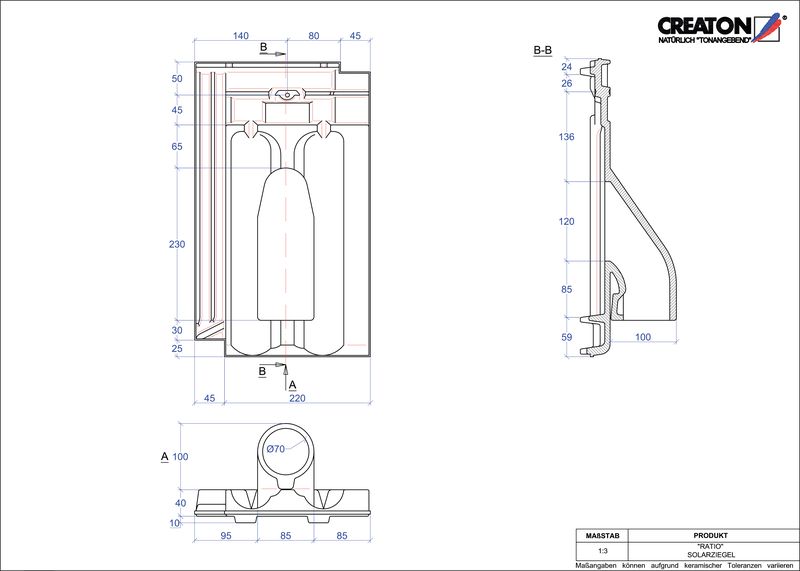

CAD datoteka proizvoda RATIO solarni SOLAR
pdf | 71 kB
dwg | 111 kB
jpeg | 42 kB

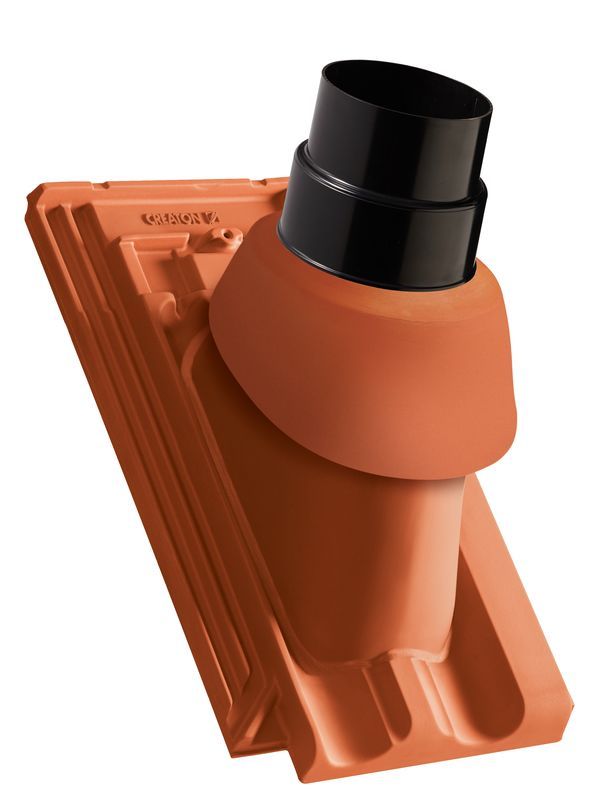

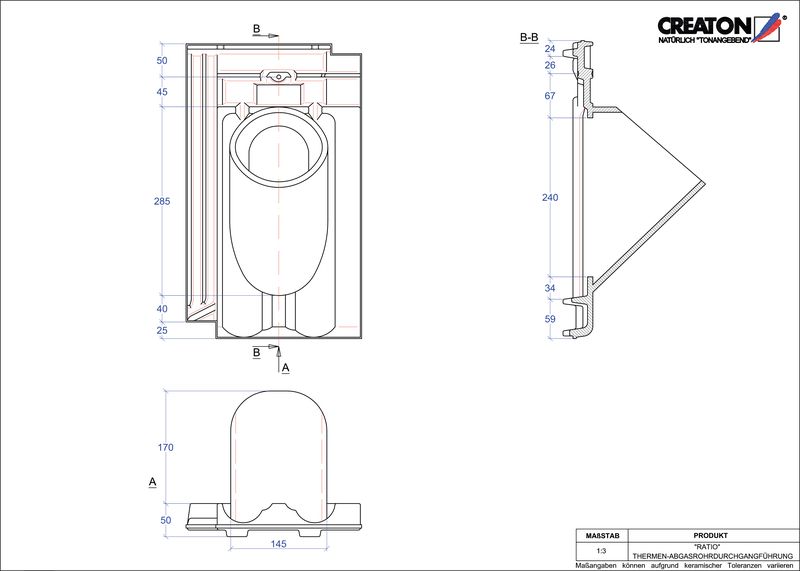

CAD datoteka proizvoda RATIO Thermal THERME
pdf | 63 kB
dwg | 100 kB
jpeg | 40 kB
CAD datoteka proizvoda asortiman dodatne opreme za GREBEN FIRST-PHP
pdf | 232 kB
dwg | 229 kB
jpeg | 61 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
